Vintage Stencil Machine



Model & Rendering by Sebastian Saks

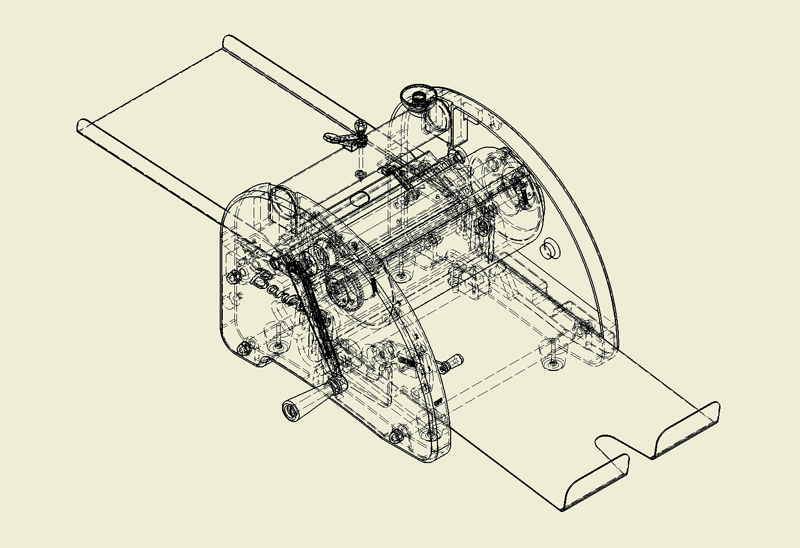

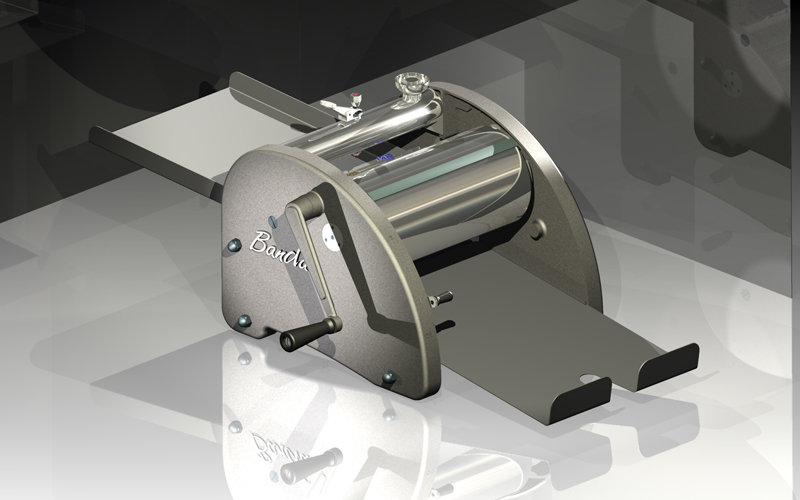

Recentelijk heeft Sebastian Saks voor het CVO in Aarschot een redelijk oude stencilmachine in Inventor getekend die hij op zolder had ontdekt. Het ontwerp bestaat uit ongeveer 82 unieke onderdelen die wel enig meetwerk (en sleutelwerk voor het demonteren) vereisten om het geheel te laten passen.

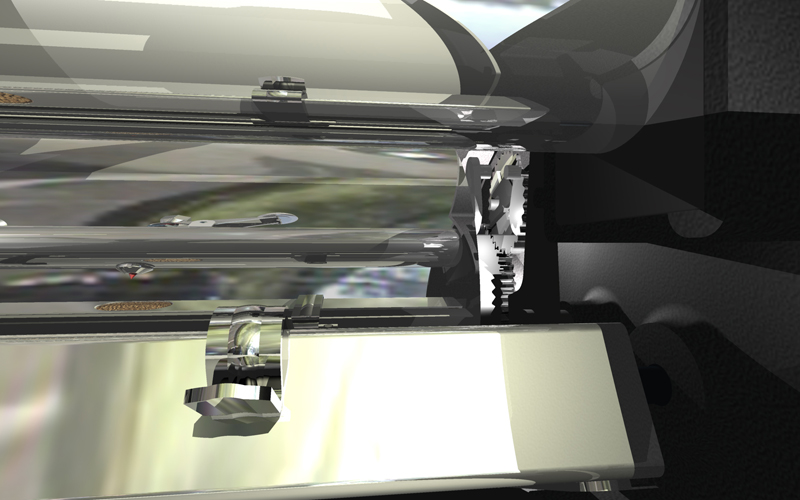

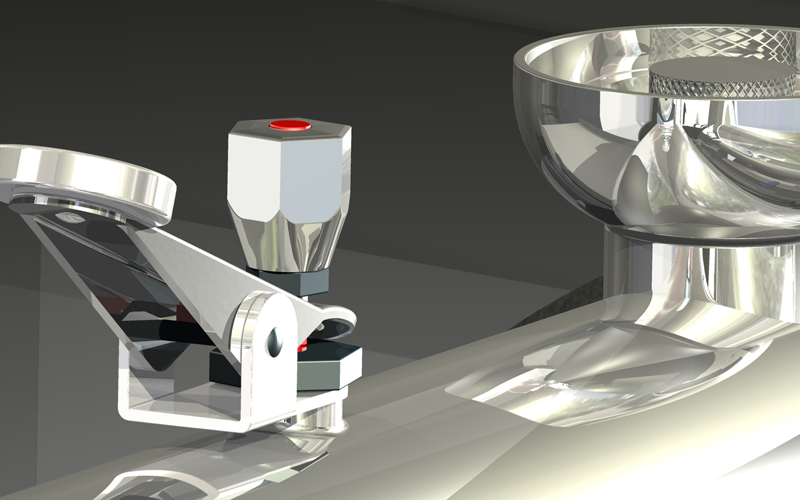

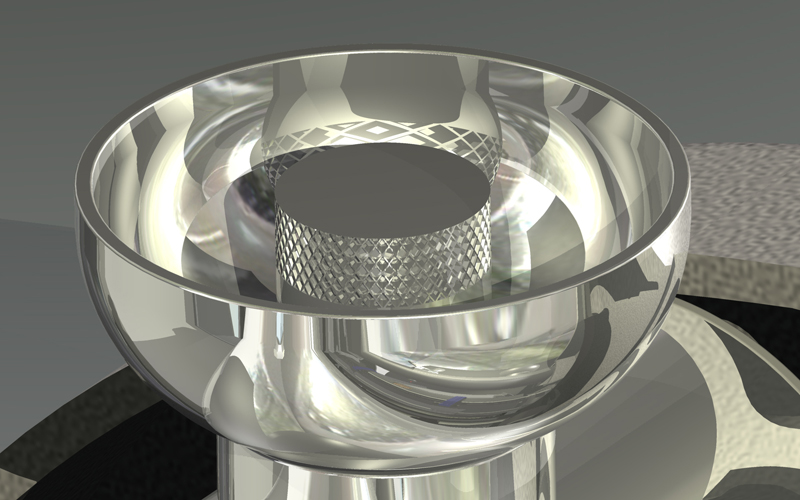

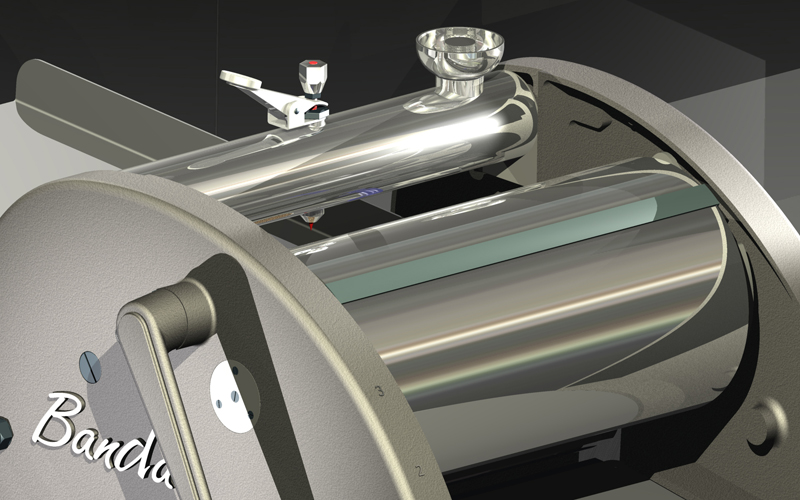

Deze stencilmachine werd langs boven gevuld met alcohol. Met een hefboompje, die een naald bedient, komt de alcohol op een spons terecht die tegen de grootste rol aandrukt. Het originele papier dat men samen met een carbonvel op de grootste rol bevestigd heeft wordt met de hendel aan de zijkant rondgedraaid. Via de achterste toevoerlade wordt een blanco blad meegenomen door de rollen. De combinatie alcohol met het carbonvel zorgt voor een copie.

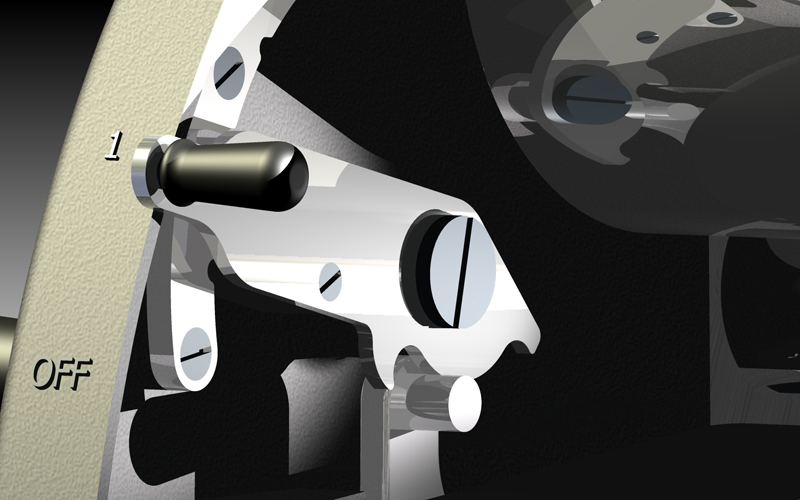

Indien de spons wat droger zou worden dan kan men de druk op de rollen verhogen d.m.v. de hendel langs de binnenkant.

Primitief maar ingenieus en plezierig om te tekenen.




Vintage Stencil Machine

Vintage Stencil Machine

Vintage Stencil Machine

Vintage Stencil Machine

Vintage Stencil Machine

Vintage Stencil Machine

Vintage Stencil Machine
