 Mooie plaatjes verkopen makkelijker, of men wil gewoon extra diepgang geven om projecten zo waarheidsgetrouw weer te geven. Een beste manier hiervoor is door textures aan uw onderdelen toe te voegen. Vooral bij het renderen met Inventor Studio kan men maximale effekten bekomen met uw bestaande software.
Sinds Inventor 2011 worden Textures en Bumpmaps ook volwaardig ondersteund door de "Visual Styles" van de modeleeromgeving.
| |
|
|
Speciale textures met een doorkijkeffekt desondanks het massieve volume van een onderdeel (vb roosters, hekwerk) |
|
|
Grotere echtheid door de egale kleuren te vervangen met fotorealistische materialen |
|
Bump maps zorgen voor een vlakkenrelïef van uw onderdelen tijdens het renderen. |
|
Deze kun je gebruiken in plaats van de standaard chrome reflectie. |
| |
|
Gebruikt u eigen texturen die u graag wenst te delen, of heeft u textures gebruikt in een ontwerp die in onze gallery zou passen, aarzel dan niet
om ons een mailtje te sturen naar:
RAL kleuren for Autodesk Material Libary (vanaf Inventor 2013)
 Sinds Inventor 2013 werd de Styles Editor omgewisseld voor de Autodesk Material Libary die ook bij andere platformen zoals Showcase en AutoCAD zou kunnen dienen. Reinier Van De Burgt heeft voor ons de RAL kleuren samengesteld op dit platform.
Deze bibliothe(e)k(en) kunnen in de Inventor projectfile opgenomen worden:

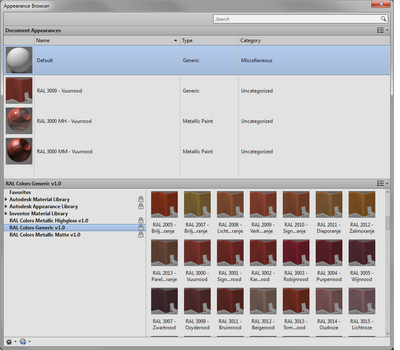

Appearance library 1: RAL Colors Generic
Appearance library 2: RAL Colors Metallic Highgloss
Appearance library 3: RAL Colors Metallic Matte
Library 1 is gebaseerd op 'generic' appearances en Library 2 en 3 zijn berusten op 'metallic paint' appearances. Wat betreft de naamgeving van de Appearances zelf heeft Reinier gekozen voor: MH = Metallic Highglos; MM = Metallic Matte. Hierdoor is er unieke naamgeving waardoor 1 dezelfde ralkleur uit 3 verschillende bibliotheken in 1 document kunnen worden gebruikt. Voor alle drie bibliotheken werden de juiste licht- en reflectiewaarden ingevoerd. Voor bibliotheek 1 is een grijstint geactiveerd om volledige kleurverzadiging te voorkomen. Voor bibliotheken 2 en 3 geldt dat, binnen inventor, in de realistic view, de optie "ray tracing" enabled moet worden, om ongewenst verduisterend effect te voorkomen.
Appearance library 1: RAL Colors Generic v1.0 (1,9Mb Zip-file)
Appearance library 2: RAL Colors Metallic Highgloss v1.0 (3,8Mb Zip-file)
Appearance library 3: RAL Colors Metallic Matte v1.0 (3,5Mb Zip-file)
RAL kleuren for Inventor Styles Editor
Download RAL kleuren voor Autodesk Inventor
Deze Ral kleuren zijn gemaakt voor de Inventor Styles Editor die tot en met Inventor 2012 materalen en kleuren beheerde. Met Inventor2013 werd de autodesk Material Libary geïntroduceerd.
Installatie:
Unzip het bestand naar
\Program Files\Autodesk\Inventor X\Design Data
In Inventor gaat u naar Format\Styles Editor, klik op de knop Import en verwijs naar het bestand dat u zonet heeft geplaatst in Design Data map.
Klik op Open en vervolgens op Done, uw Autodesk Inventor bevat RAL kleuren.
|
