Sneller constrainen van een onderdeel via iMates (bv.o-ring)




Auteur: Cor De Vlaming



Bepaalde onderdelen zoals bijvoorbeeld een O-ring kun je niet met één constraint vast leggen. Dat word al snel vervelend als je diezelfde onderdelen dagelijks gebruikt. Heb je hetzelfde probleem? Lees dan snel verder, misschien kan deze manier van werken ook voor u een oplossing zijn!

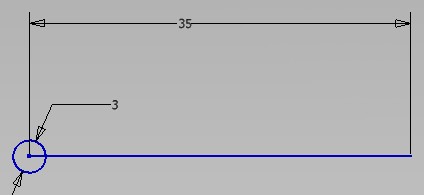

sketch een o-ring







We maken een O-ring met de volgende stappen:

We trekken een lijn horizontaal vanuit het origin Point.

Aan het eind van de lijn tekenen we een cirkel.

We bematen zowel de cirkel als de lijn.









Vul de fx parametertabel als volgt in (voor een O-ring 70 x 3 )
De d1-maat (35) veranderen we  zodra we de user parameters ingevuld hebben in:
( Diameter / 2 ul ) + ( Cord / 2 ul )
De d2-maat (3) in Cord
Cord en Diameter moeten worden aangemaakt als user parameters



fx paramtertabel



We geven een revolve rond de Y-as en hebben een O-ring geconstrueerd.

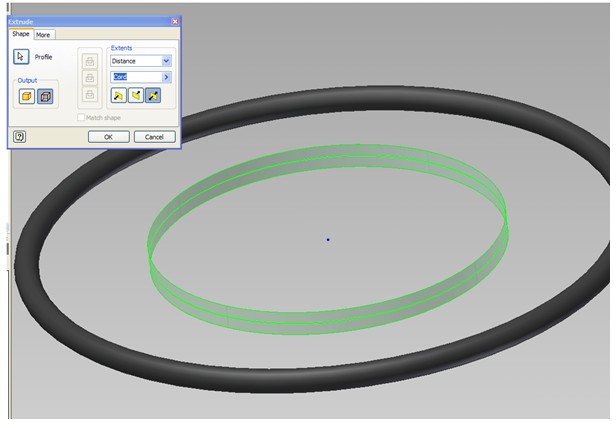

We leggen vervolgens op het XZ vlak een sketch en trekken een willekeurige cirkel. We extruderen de lijn van de cirkel als surface in twee richtingen met lengte = Cord.



o-ring extrude 1



Ga in het menu naar Tools/Create Imate en vul in volgens onderstaande afbeelding Insert constraint (offset=Cord), geef een Apply



create imate



Maak de surface invisible en save de tekening.

Open de samenstellingstekening waarin de O-ring geplaatst moet worden en plaats de O-ring.

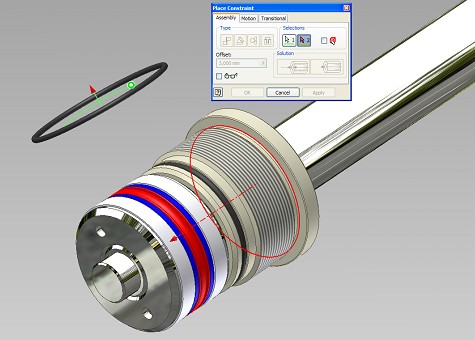

Klik op de zojuist ingebrachte O-ring en maak een  insert constraint op het imate teken en de kopmoer.



constraint op kopmoer

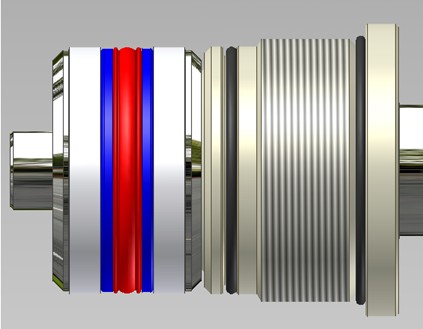

kopmoer met oring











De O-ring ligt nu tangentiaal tegen de kopmoer.
De maten van de O-ring zijn eenvoudig te veranderen door de User parameters te veranderen
Diameter = inwendige diameter
Cord = snoerdikte
