Herdefinieer het isometrisch zicht in uw model

van toepassing alle Inventor versies
Auteur: Jürgen Galba

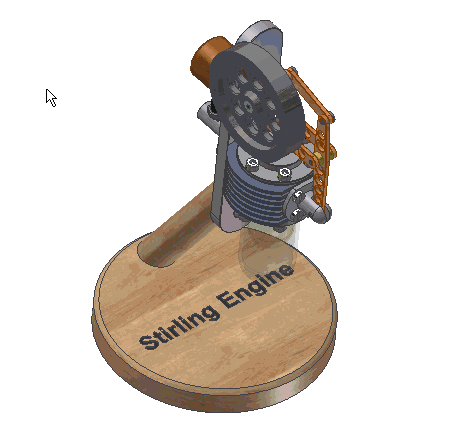

Tijdens het modeleren heb ik me de gewoonte gemaak om vaak terug te keren naar het het ISOMETRIC VIEW (ook F6) als grafische uitgangspositie. Naargelang het model groeit kan de richting van het standaard isometrisch zicht anders liggen dan je zou willen, maar gelukkig is deze aan te passen. Klik op de ROTATE functie en wissel naar de COMMON VIEW modus door RMK -> Common View uit de menu an te klikken of kortweg de spatiebalk tijdens ROTATE aan te tikken. Hierop bekomt men een doorzichtige kubus met groene pijltjes.
Klik op de pijltjes om het gewenste isometrisch zicht te bekomen. Klik terug met de rechtermuisknop (RMK) -> Redefine Isometric om de nieuwe richting op te slaan.
Na het verlaten van de Common view en Rotate functie is het isometric view met de nieuwe instelling op te halen.

Als men nu het part of de assy vrij roteert en daarna met RMK voor ISOMETRIC VIEW kiest dan zal Inventor het ingestelde Isometrisch zicht tonen.
