- Tips 'n Tricks -

Parts in een samenstelling aan- en uitzetten met Excel

Auteur: Guido van Meeteren

In de deze Tips 'n Tricks zult u leren hoe men Parts in een samenstelling aan en uit kan zetten gebruik makend van Excel.

Een uitgewerkt voorbeeld kunt u hier downloaden: Download Inventor bestanden.

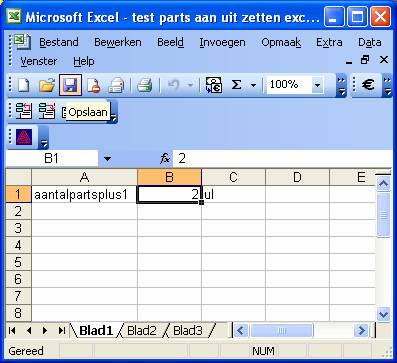

Maak in Excel een regel aan voor het aantal parts plus 1 (2 betekend dus het part laten zien).

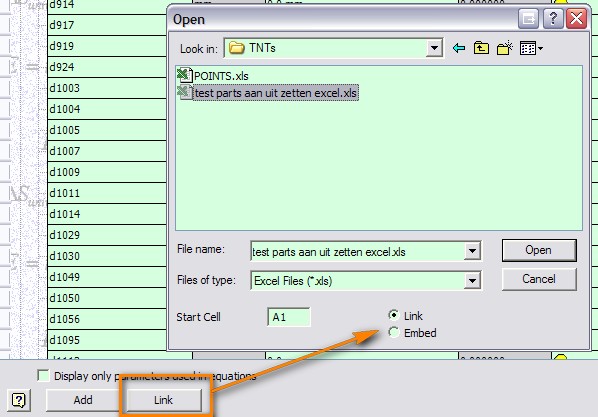

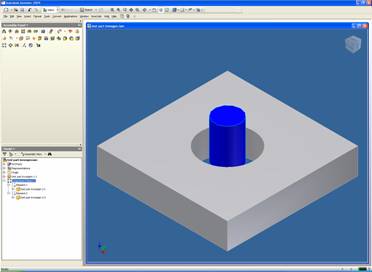

Start in inventor een samenstelling en voeg het Excel bestand toe gebruik makend van de Parameters functie (fx), Link.

Hier kun je kiezen of je de Excel linkt of embed.

Maak een patroon aan van het part dat je aan of uit wenst te zetten.

Zet in het aantal vak de parameter die je hiervoor hebt aangemaakt uit uw Excel bestand.
In het afstandvak 0 (of een afstand mocht dit nodig zijn).

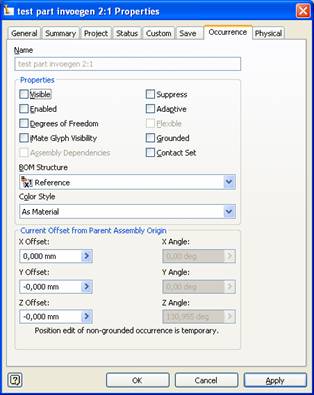

Ga naar het eerste part van het patroon en ga via RMK naar de properties, tabblat Occurrence.
Vink hier Visible en Enabled uit en zet de BOM Structure op reference.

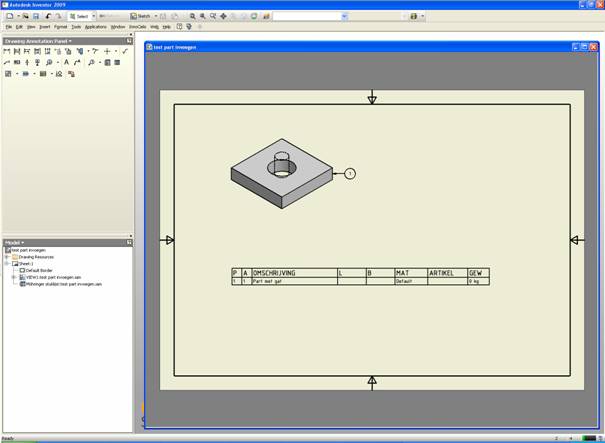

Maak hiervan een tekening met een stuklijst. Die zou er als volgt moeten uitzien

Vervolgens in excel het aantal veranderen (naar 0 parts betekent 1 invullen)

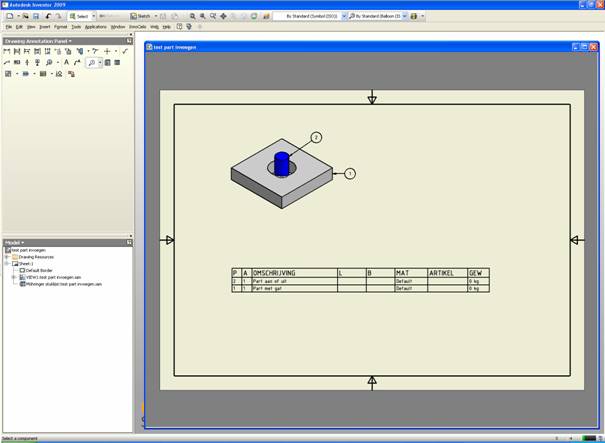

Uw tekening ziet er dan als volgt uit.

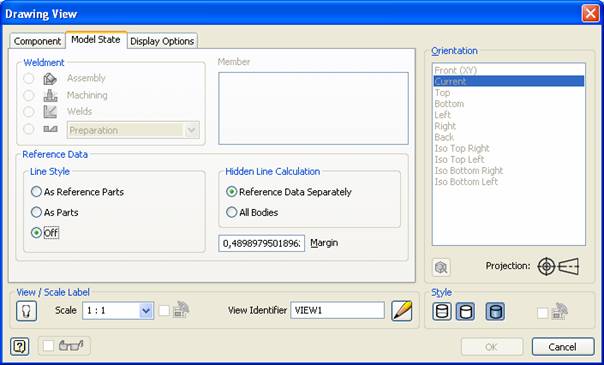

Desgewenst kan men het referencepart in drawingview uitzetten (rechtermuisknop op viewport en edit view kiezen en tabblat Model state. Bij Reference Data/ Reference Style kies je dan voor "Off"
