AutoCAD: align commando

Auteur: Jürgen Galba

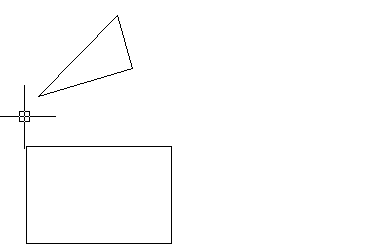

Het ALIGN commando zit al in AutoCAD zolang ik het me kan herinneren - en het zal ongetwijfeld hoog scoren als "meest ondergewaardeerde functie". ALIGN wordt vaak als een 3D commando aanzien, maar het is even bruikbaar in een 2D tekening.

Men kan het ALIGN commando gebruiken om een geselecteerd object uit te richten aan een ander object in de tekening. Het ALIGN commando kan men lanceren door de "AL" afkorting in te geven. Hierna wordt gevraagd om 2 of 3 puntenreeksen in te geven, afhankelijk of men in een 2D of 3D omgeving werkt.

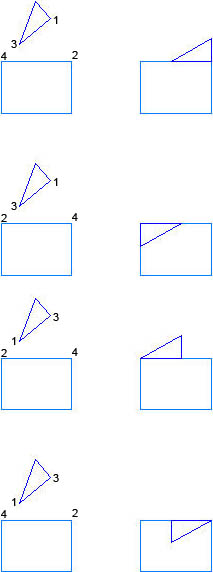

Het eerste puntenpaar (start- en eindpunt) bepaald het verplaatsingspunt. Het tweede puntenpaar (start- en eindpunt) zal de verdraaiing bestemmen. Wanneer men met het ALIGN commando objecten uitricht in een 2D tekening, ga dan met een ENTER door het derde puntenpaar heen, zonder enig punt aan te klikken. Bijstaande figuren illustreren een aantal uitkomsten wanneer men de driehoek op verschillende manieren tegen de rechthoek plaatst. In elke figuur zal punt1 (van de driehoek) verplaatst worden naar punt2 (op het rechthoek). De driehoek verdraait zich vervolgens zodat punt3 zich uitricht aan punt4.

Als extra kan het ALIGN commando een optionele verschaling uitvoeren gedurende de uitrichting op het geselecteerde object. Na het bepalen van twee puntenparen - en het negeren van het derde puntenpaar - kan men "YES" bevestigen op de prompt “Scale objects based on alignment points?”
AutoCAD verplaatst, verdraait en verschaalt het geselecteerde object en laat de begin- en eindpunten op elkaar samenvallen.
