AutoCAD: objecten onderbreken rond maatgetal

van toepassing voor alle AutoCAD versies
Auteur: Jürgen Galba

Het is maar een kleinigheid, maar zal ervoor zorgen dat bematingen op drukke tekeningen leesbaarder en duidelijker worden.

De maattext kan een opvulling krijgen met de achtergrondkleur van het scherm waarin men tekent. Voor het afdrukken verhoud de onderbreking zich als transparant. Deze instelling moet men voorzien in de "Dim Style Manager" en heet "FILL COLOR".
Hierdoor wordt rond de maattekst een fictieve kader getrokken die alle onderliggende objecten zal verbergen - principe van een WIPEOUT. "Old School" gebruikers herinneren zich waarschijnlijk nog wel een situatie waar een rechthoek hiervoor gebruikt werd, waarop ge-trimd werd.

Alle objecten die zich achter het maatgetal bevinden schijnen zichtbaar onderbroken.
Verplaatst men de bemating, dan verplaatst zich ook de onderbreking.

Indien men dit een bevorderende instelling vindt, past men best de gebruikte CAD-standaard aan, en regel een correctie aan de autocad-templates. De "FILL COLOR" is bevat in de bematingsstijl, en dus tekeningafhankelijk. In het "Modify Dimension Style" dialoogvenster zal men in het tabblad "Text" de opties van de "FILL COLOR" vinden. Wij advieseren deze op Background te plaatsen

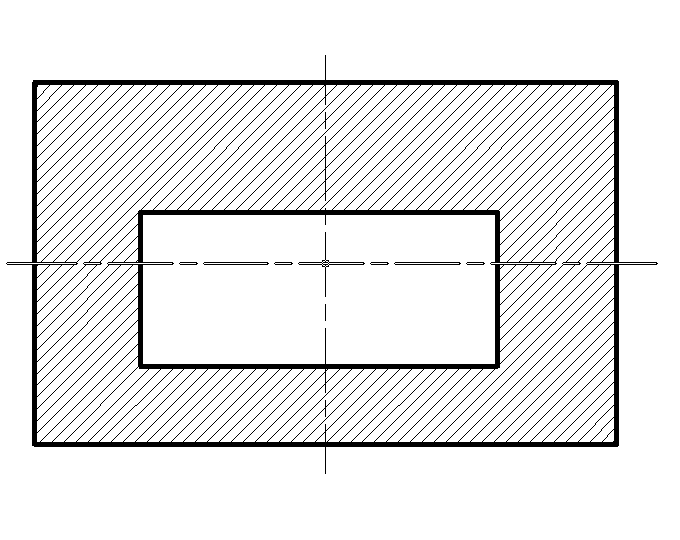

In onderstaande animatie wordt de bemating bovenop een arcering geplaatst. De arcering loopt door het maatgetal.

De instelling voor Fill Color wordt uitgevoerd wat resulteerd in een onderbroken arcering rondom het maatgetal.

Voor de geinstereseerden: de variabele die dit controleert heet de DIMTFILL - en werd van 0 [=none] naar 1 [=background] verplaatst.


Alle getekende objecten hebben een tekenvolgorde: een FILLCOLOR kan dus enkel maar werken op alle objecten onder
de bemating liggen, en niet erboven. De tekenvolgorde van objecten kan men beinvloeden door de funcites van DRAWORDER.
Vanuit het pulldownmenu Tools -> Draw Order -> Bring Text and Dimensions to Front -> Text and Dimensions Objects
kan men alle text en alle bematingen bovenliggend andere objecten brengen. De Fillcolor treed dan meteen ook in werking.
