Probleem bij inserteren BITMAP in schets:
afbeelding weergegeven als icoon

van toepassing voor alle Autodesk Inventor versies
Auteur: Stefaan Boel

Wanneer men een afbeelding aan een schets toevoegd, en enkel het icoontje en de filenaam worden weergegeven zoals in bijstaande figuur, kan men de afbeelding niet verder verwerken voor bvb een decall. De afbeelding wordt niet weergegeven omdat een ander grafisch programma dan “paint” aan het bestandstype is verbonden. Dit komt omdat een ander grafisch programma dan “paint” op uw systeem is geinstaleerd waar mee men standaard een bitmap mee opend.

Dit is op te lossen door in de windows registry af te duiken en een kleine aanpassing te doen.

Let op: aanpassingen aan registry keys kan het goed functioneren van de pc verstoren. Zorg dat u voldoende geïnformeerd bent en neem steeds een kopie van de registry key - alvorens er aanpassingen aan te doen. Vraag desnoods hulp aan uw IT verantwoordelijke.

1. Sluit Inventor af indien deze is geopend.

2. Klik in het Start Menu (Windows) op "Uitvoeren" / "Run"
2. Vul hier de opdracht "REGEDIT" in en druk vervolgens op "OK"
3. In de Registry Editor ga je naar het volgende pad: HKEY_LOCAL_MACHINE\SOFTWARE\Classes\.bmp\(Default)
4. In de naam kolom, klik rechts en klik op "Wijzigen " / "Modify"

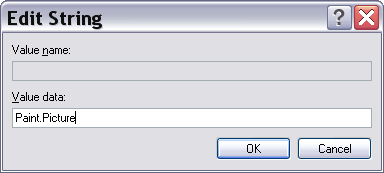

5. Bij "Waarde gegevens" vult u dan in "Paint.Picture" en u drukt op "OK"
Nu kan je Inventor opnieuw opstarten en het nogmaals proberen.
