Streeplijn niet zichtbare kanten in shaded model instellen
van toepassing voor alle Autodesk Inventor versies
Auteur: Jürgen Galba

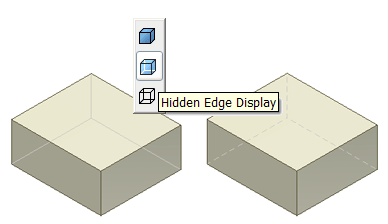

 Met de functie "Hidden Edge Display"
(onder de shaded opties) is het mogelijk om de verborgen / niet zichtbare ribben van een shaded 3D model weer te geven. Natuurlijk aanzien heel
wat werktuigbouwkundigen een niet zichtbare ribbe als een streeplijn.
De zachtere volle lijn voor de aanduiding van niet zichtbare kanten is voor stemt velen dan ook ontevreden. Maar dit is gelukkig wel aan te passen
met een kleine ingreep.

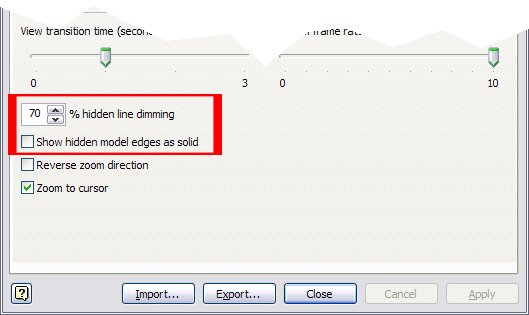

Vanaf Inventor 2008 kan men dit instellen bij de Inventor Application options -> tabblad Display -> door linksonderaan het vinkje te verwijderen bij "Show Hidden Model Edges as Solid". Door het % Hidden Line dimming erboven kan men bovendien de intensiteit van de verborgen lijnen beinvloeden.
Voor de versies ouder dan Inventor 2008 zal men een kleine registry ingreep moeten doen om de verborgen lijnen te aktiveren.
Let op: aanpassingen aan registry keys kan het goed functioneren van de pc verstoren. Zorg dat u voldoende geïnformeerd bent en
neem steeds een kopie van de registry key - alvorens er aanpassingen aan te doen. Vraag desnoods hulp aan uw IT verantwoordelijke.
Sluit Inventor indien deze is geopend.
Klik op de Windows Start knop -> Run... en typ REGEDIT
Klik op OK
Zoek in de boomstruktuur van het Registry Editor dialoogvenster volgende sleutel op:
HKEY_CURRENT_USER\Software\Autodesk\Inventor\RegistryVersionX.X\System
\Preferences\Display\Hidden Line Pattern |
Value Data |
Verklaring |
ffff |
De aantal f’en staan voor de weergave van de stippelijn, waar “ffff” een volle lijn is en één “f”
staat voor een klein streepje met grote tussenspatie. |

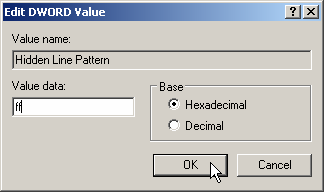

Dubbelklik op de sleutel om de waarde van Value Data te veranderen.
Als men Inventor opnieuw start zal men de niet zichtbare ribben als streeplijn zien wanneer de Hidden Edge Display geaktiveerd wordt.
