Diagnose Videofrequentie (Post Statistics)




van toepassing voor alle Autodesk Inventor versies
Auteur: Jürgen Galba



Deze instelling geeft vanuit Inventor een indikatie voor oa de framerate van de videokaart, waardoor men een inschatting kan maken hoe performant de grafische kaart is, of hoe zwaar men de kaart aktueel belast. Om deze grafische statistieken te aktiveren moet men een aanpassing doen in de Windows registry.



Let op: aanpassingen aan registry keys kan het goed functioneren van de pc verstoren. Zorg dat u voldoende geïnformeerd bent en neem steeds een kopie van de registry key - alvorens er aanpassingen aan te doen. Vraag desnoods hulp aan uw IT verantwoordelijke.



Sluit Inventor indien deze is geopend.
Klik op de Windows Start knop -> Run... en typ REGEDIT
Klik op OK
Zoek in de boomstruktuur van het Registry Editor dialoogvenster volgende sleutel op:



HKEY_CURRENT_USER\Software\Autodesk\Inventor\RegistryVersionX.X\
System\Preferences\Scene Manager\Debug\Post Statistics

Value Data

Verklaring

0

Geen weergave van statistieken (standaard instelling)

1

Vereenvoudigde weergave

2

Gedetaileerde weergave



Dubbelklik op de sleutel om de waarde van Value Data te veranderen.

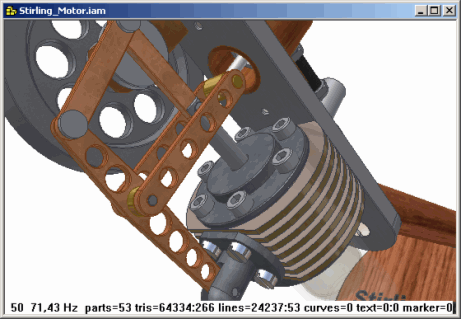

Na het heropstarten van Inventor zal middenonderaan het tekenscherm de waarden van videoperformantie verschijnen. Ziehier de weergave in de gedetaileerde mode:



Post statistics



  • Het eerste getal (in bovenstaand plaatje op 50) is de videocounter, of de framecouter. Dit is een oplopend cijfer tss 0 en 99. Heeft eigenlijk minder belang...

  • Dan treft men de eigenlijke framerate aan, de aantal frames per seconde (uitgedrukt in Hz). Deze waarde geeft een belangrijke indikatie hoe de grafische kaart wordt belast. Natuurlijk hoe meer unieke parts in een samenstelling, hoe zwaarder de grafische kaart moet blazen.
    Tijdens het zoomen, pannen of roteren van het 3D model, wordt een framerate boven 20Hz geadviseerd. Maar hoe groter de samenstelling in het beeld, des te kleiner deze waarde zal worden. Indien men bij een enkel onderdeel of een kleine samenstelling deze framerate niet boven 20Hz krijgt, zal men grafische ellende mogen verwachten bij grotere assemblies.

  • Ook het aantal onderdelen die zichtbaar zijn op het scherm worden weergegeven. Wanneer men op een performante samenstelling sterk inzoomt, zullen de aantal afgebeelde onderdelen verminderen (omdat ze zich buiten het scherm bevinden), waardoor de framerate zou moeten stijgen.

  • Verder krijgt men bij deze gedetaileerde weergave nog de aantal tris (triangles of driehoekjes van de wireframe) om de vlakken van het 3D model te weertegeven, de aantal lijnen, curves, text en markers.



EXTRA TIP: Wanneer de framerate te laag wordt, zal Autodesk Inventor (vanaf versie 11) trachten het beeld te vereenvoudigen tijdens het pannen, zoomen of roteren. Men krijgt dan wel een licht vervomd beeld van de objecten, maar performantie zal wel stijgen - totdat het beeld weer stilstaat. Om deze grafische vereenvoudiging te bevorderen, kan men de minimale framerate - waarop de vereenvoudiging begint - maximaal instellen. Dit doet men vanuit pulldownmenu Tools -> Applications Options -> tabblad Display en gooi die schuifbalk voor de "Minimal Frame Rate (Hz)" op haar maximale waarde (=10).
