Batch convert .IDW naar .DWG via task schedular

Auteur: Dennis Vercautern

Omdat tekeningen soms ook bruikbaar moeten zijn voor andere bedrijven die niet met Inventor werken. Converteren wij onze tekeningen altijd naar een DWG2000 bestanden zodat iedereen met AutoCAD uw tekeningen kan openen.

In Inventor zit de Task Scheduler, dit programma geeft je de mogelijkheid om een aantal bewerkingen die je steeds opnieuw moet doen, te automatiseren.

Laten we even tonen hoe je de configuratie aanmaakt om te exporteren naar een .DWG bestand dat compatibel is met AutoCad 2000.

Eerst en vooral moet je een configuratie aanmaken en opslaan om ze later te gebruiken in de Task Scheduler

Men gaat als volgend te werk:

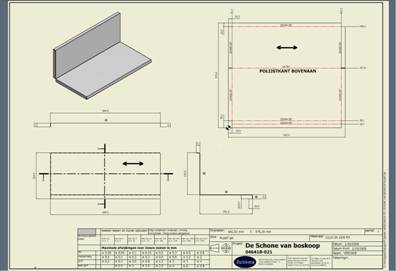

Open een drawing in Inventor.

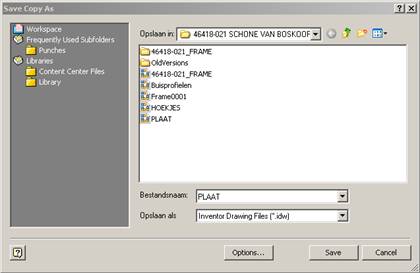

Ga naar file à save copy as
Geef je bestand een DWG extentie,
Selecteer de options onderaan

Men krijgt een tal van options, maar in dit geval gaan we enkel de opties voor een exacte kopie in DWG overlopen.

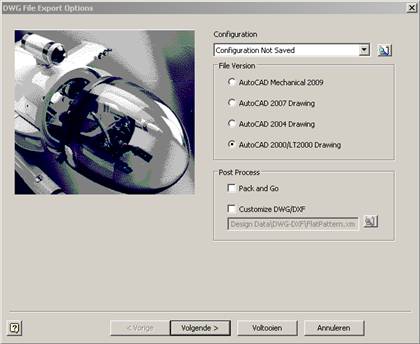

Selecteer de laagst mogelijke versie van AutoCad, in dit geval de AutoCAD 2000/LT2000 Drawing

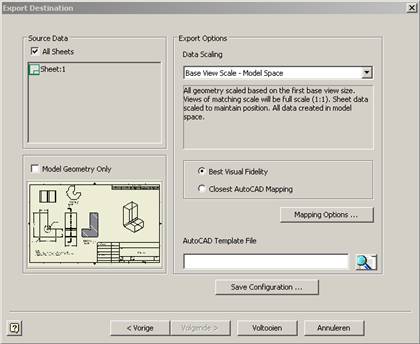

Klik op volgende. Men komt vervolgens in het menu Export destination.

Mapping options laat je toe om de layers die je drawing bevatten over te nemen in Acad.
Maar hierover in deel 3

Stel je instellingen, indien dit niet zo is, zoals de bovenstaande afbeelding
En klik op Save Configuration …
Geef je configuration een duidelijke naam en plaats, zodat je deze makkelijk kan terug vinden om ze te gebruiken in de task scheduler

Eens deze aangemaakt is, sluit men Inventor.

Nu gaan we naar de task scheduler
Deze vind je onder Start - alle programma’s – autodesk – inventor (versie) – tools –task schedulers.

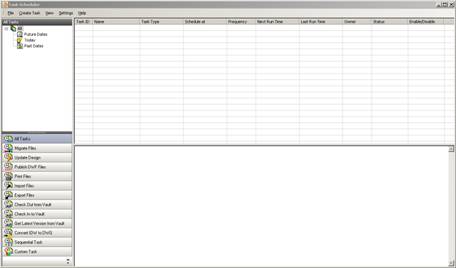

In de Task Scheduler, selecteert men Create Task en dan Export Files

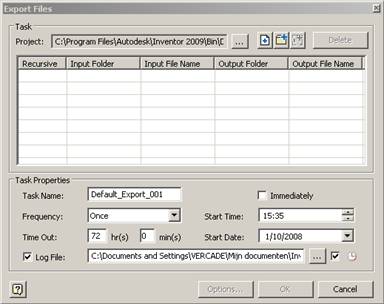

Hier krijgt men het volgende venster:

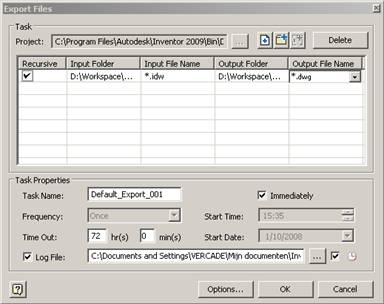

selecteer de drawing folder die men wenst te converteren (in de input folder), alsook de folder waar men de dwg’s moeten staan in de output folder (best dat je deze folder even aanmaakt voor je verder gaat)

Duidt de gewenste extenties aan
In dit geval
Input file name : IDW
output file name : DWG

klik onderaan  op options
hier moet je de export configuratie inladen

ga verder door op OK te drukken.

klik op ok en de Batch is vertrokken.
