Roteer geplaatste zichten

van toepassing voor alle Autodesk Inventor versies
Auteur: Stefaan Boel

Doordat een onderdeel of samenstelling van beginaf ongunstig georiënteerd werd tov de positieve XY assen, zal het component - wanneer er een aanzicht op tekening van gemaakt wordt - eveneens niet liggen zoals gehoopt.

Wanneer een aanzicht niet goed georiënteerd ligt op de tekening, dan kan men dit nog corrigeren door het aanzicht te verdraaien.

Vanaf Inventor 2008 is er nog een extra functie bijgekomen: relative angle.

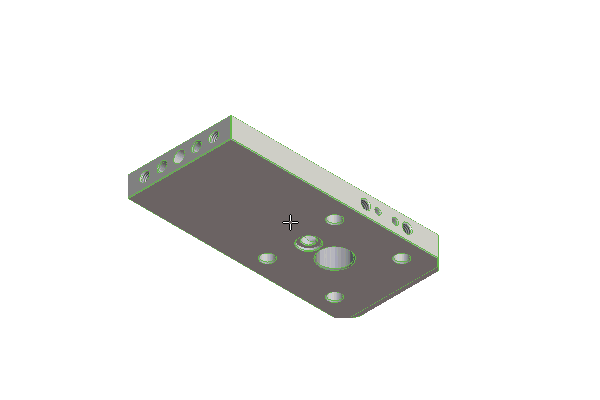

Start een tekening en plaats enkele zichten van een 3D model door gebruik te maken van BASE VIEW  en PROJECTED VIEW.

Selecteer één van de aanzichten en klik met RMK voor in het menu de optie "Rotate" te kiezen.

Vanuit het verkregen dialoogvenster kan men volgende keuze maken om het aanzicht te verdraaien:

EDGE

Met "Edge" optie bekomt men de mogelijkheid om een ribbe te gebruiken om het aanzicht aan uit te richten.

Men selecteert eerst Horizontal of Vertical
Vervolgens klikt men op een ribbe van het aanzicht
Het aanzicht zal dan roteren zodat de geselecteerde lijn horizontaal of vertikaal komt te liggen:

ABSOLUTE ANGLE

Absolute angle kan men gebruiken om een aanzicht volgens een absolute hoek te verdraaien.
M.a.w. verdraait men het view met een hoek die staat t.o.v. het originele geplaatste zicht.
Zet men de hoek nadien terug op 0, dan zal het view zijn originele positie terug innemen zoals men het aanzicht origineel had geplaatst. Werd het view reeds eerder geroteerd, dan zal Inventor hier geen rekening mee houden.

RELATIVE ANGLE

Met een Relative angle kan men een view verdraaien volgens een relatieve hoek.
Men verdraait dus het view met een hoek t.o.v. hoe uw zicht momenteel gepositioneerd is.
Is het view reeds eerder geroteerd dan zal het zicht zich verder verdraaien met de ingegeven hoek.

Voor beide hoek rotaties, absolute angle en relative angle zal men onmiddellijk het resultaat zien te verschijnen alvorens men op OK moet drukken.
