Hoe update men oude tekeningen naar een nieuwe drawing template

Auteur: Stefaan Boel

Heeft men zonet een nieuw logo ontwikkeld voor uw firma, wenst men de titelhoek of sketched symbols ook in de oude tekeningen toe te voegen?
Dit kan men heel snel doen met de Drawing Resource Transfer Wizard!

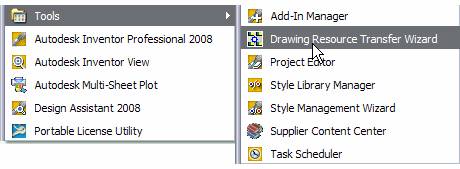

Start de Drawing Resource Transfer Wizard. Ga hiervoor naar het Start Menu, onder het Autodesk Inventor menu vindt men Tools met daaronder de Drawing Resource Transfer Wizard.

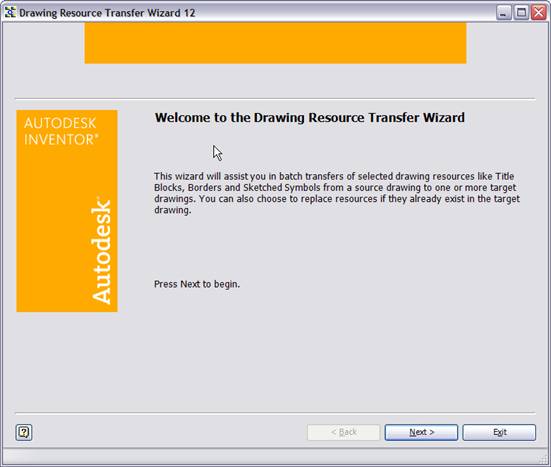

Het volgende scherm verschijnt bij het opstarten van deze tool:

Klik Next om verder te gaan.

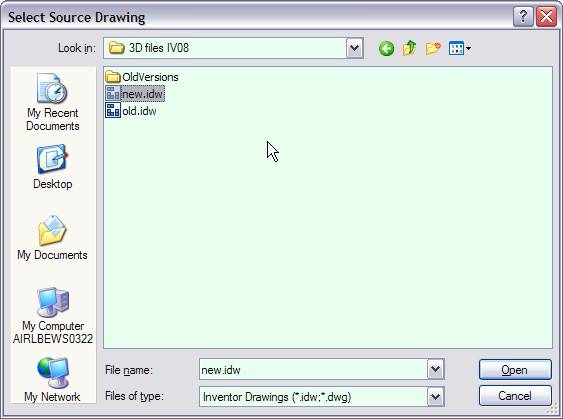

In het volgende scherm selecteert men de tekening waarvan men de gegevens wenst te kopiëren (de nieuwe template dus) en klikt men vervolgens op Open:

De bedoeling in dit voorbeeld is om de titelhoek van de nieuwe template (new.idw) te kopiëren naar de oude tekening (old.idw).

Inventor zal alle gegevens van uw template inladen:

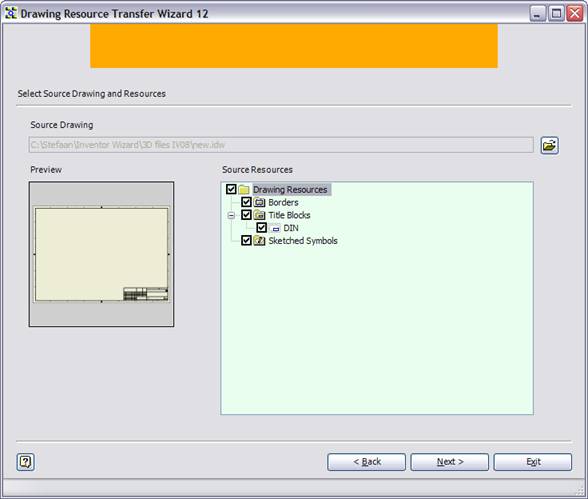

Men selecteert enkel de gegevens die men wenst over the halen naar de nieuwe tekening(en). Voor dit voorbeeld selecteert men dus enkel de Title Blocks/Din:

Klik vervolgens op Next.

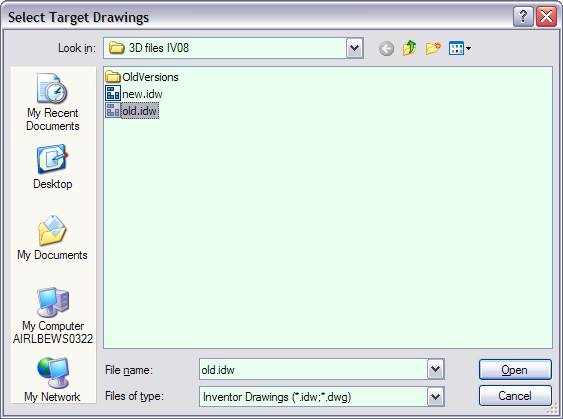

Selecteer de oude tekening(en) naar welke men de gegevens wenst te kopiëren en klik op Open:

  Klik vervolgens op Next om verder te gaan wanneer men alle tekeningen heeft toegevoegd om aan te passen.

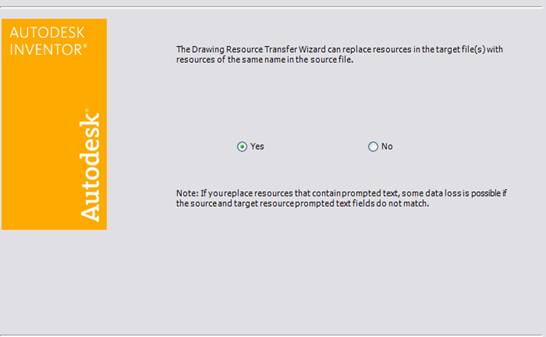

In het volgende scherm vraagt men of men gegevens met dezelfde naam in de oude file mag overschrijven met gegevens die ook dezelfde naam hebben als in de nieuwe file. Voor dit voorbeeld selecteren we hier Yes omdat we inderdaad wensen dat de titelhoek overschreven word met de nieuwe titelhoek, klik vervolgens op Next:

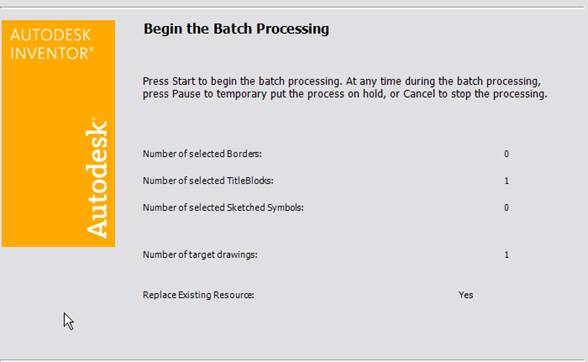

Men krijgt dan nog even een overzicht van alle gemaakte instellingen alvorens men op start drukt:

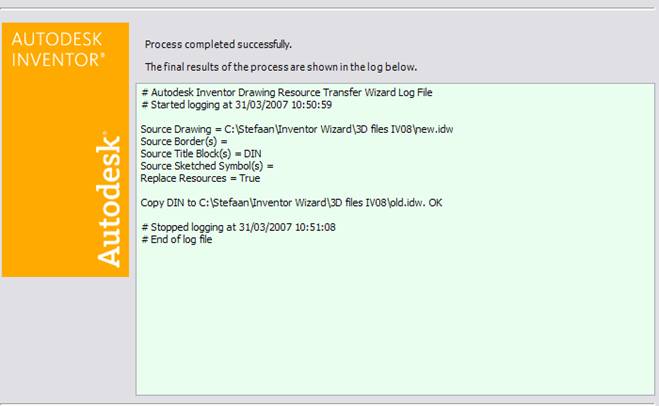

Wanneer het programma klaar is krijgt men nog een overzicht van de gevraagde gegevensoverdracht:

Als men even kijkt naar de timing dan ziet men dat het overschrijven van mijn titelhoek slechts 9sec. heeft geduurd voor één tekening.
Men kan dus snel uitrekenen wat de tijdswinst is om via de Drawing Resource Transfer wizard gegevens te kopiëren van de template tekening naar de oude tekening(en).
Dit alles handmatig doen zal veel meer tijd in beslag nemen!
