Afschuining van een gat op een rond oppervlak
Auteur: Cor de Vlaming
Wanneer U er vroeg genoeg over nadenkt hoe het product er uit komt te zien is reële afschuining op een rond oppervlak vrij eenvoudig.

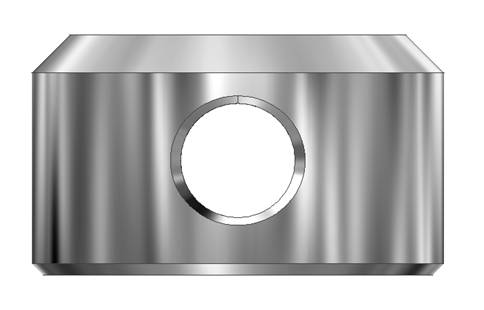

Onderstaand is wat er gebeurd als men direct een afschuining maakt op een gat in een rondlopend oppervlak
Chamfer=2
Dit is niet de reële voorstelling als ik een gat een 45° afschuining geef!

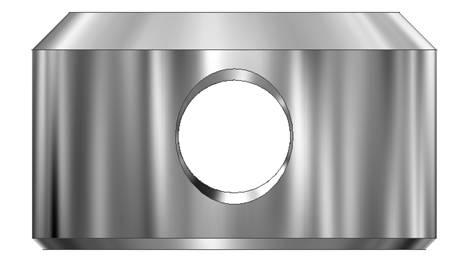

Dit is reëel!
Hoe lossen we dit makkelijk op?:

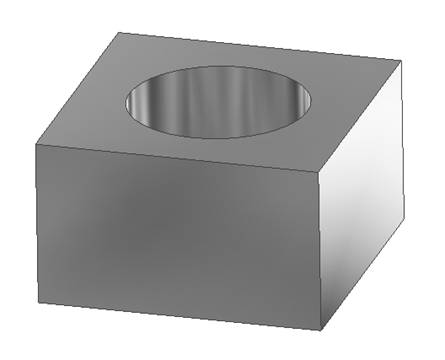

We gaan uit van een vierkant blok in dit geval met een gat.

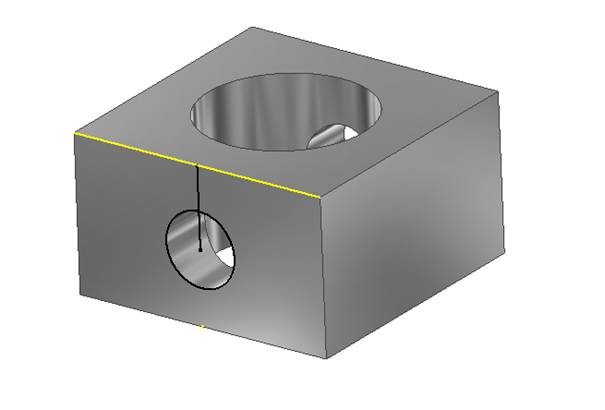

Hierin maken we een gat op een van de zijkanten gerelateerd aan het middenpunt van 1 van de ribben.

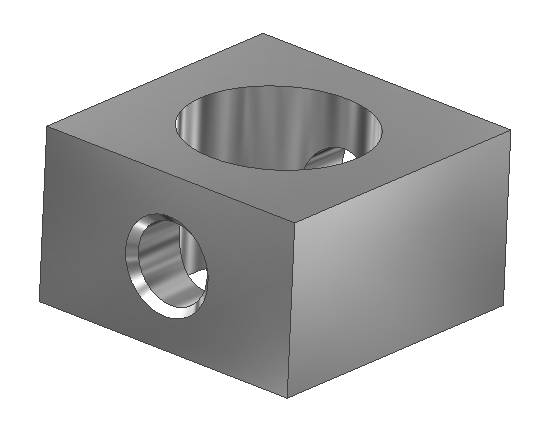

Wanneer dit gebeurd is kunnen we het gat afschuinen.

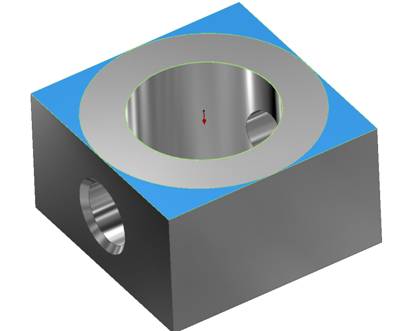

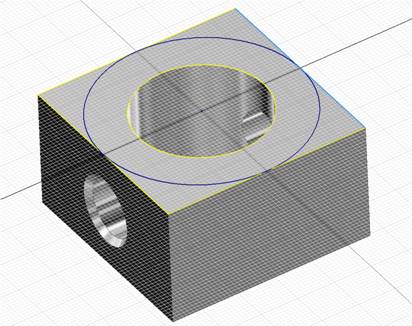

We leggen een schets bovenop het produkt, tekenen een cirkelen en leggen deze tangent aan de ribben.
We snijden het gedeelten buiten de cirkel weg.

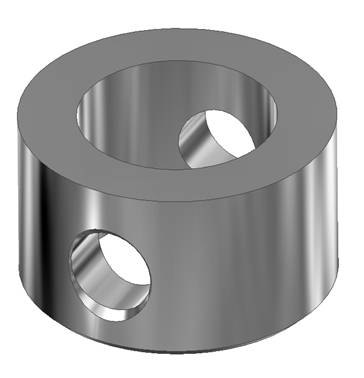

En houden nu de reële champfer over!
