Inhoud/Massa van een onderdeel berekenen

Auteur: Stefaan Boel

Met de nieuwe Sculpt Tool kun je heel eenvoudig de inhoud/massa van een onderdeel laten uitrekenen, zo bijvoorbeeld de inhoud/massa van een tank.

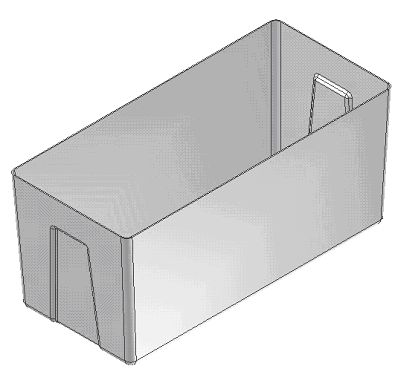

We starten met het tekenen van onze tank:

Teken daarna een blok die groter is als de bak zelf, behalve de bovenkant, deze moet gelijk liggen met de bak zelf. De bovenkant moet dus op dezelfde afstand tov de origin geplaatst worden. Daar beide stukken later perfect op elkaar moeten liggen.

Vervolgens starten we een nieuw part.
Sluit de sketch en verwijder deze, via RMK op de Sketch te klikken, we hebben deze sketch immers niet nodig.

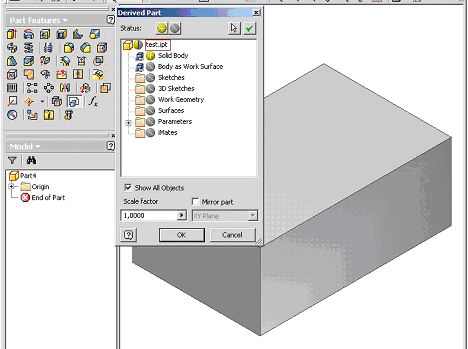

 Klik op Derived Component en voeg u eerder getekende blok in als solid body.

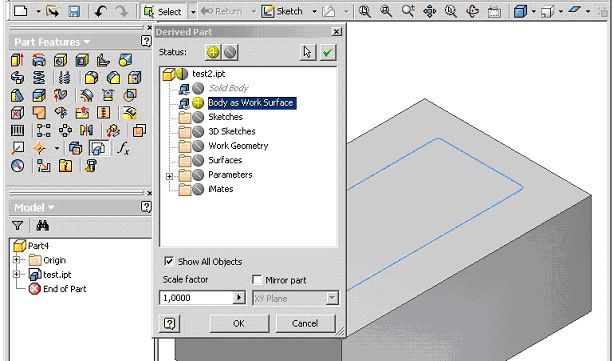

Daarna klikt u opnieuw op Derived Component en voegt u ook uw tank in als Derived Component, met dat verschil dat u deze inlaat als Work Surface:

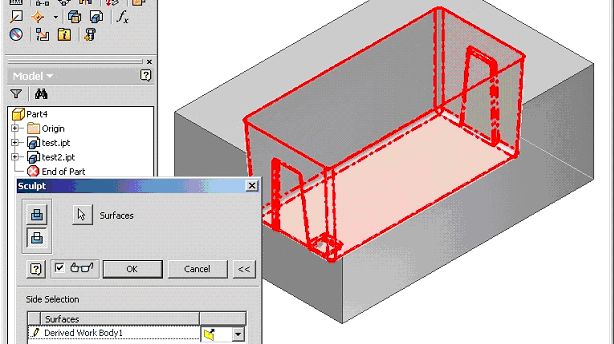

Met de Sculpt Tool halen we de bak uit de blok:

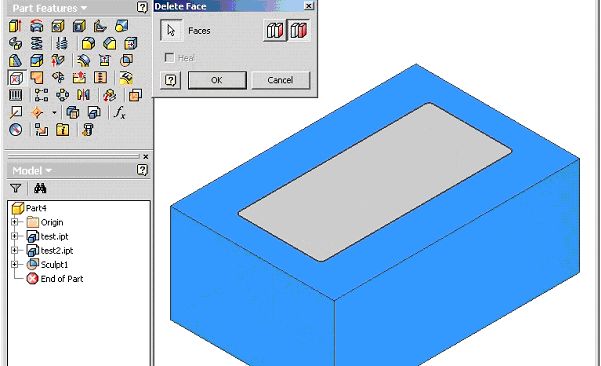

 Nu rest ons enkel nog de overtollige omliggen massa te verwijderen met de Delete Face functie:

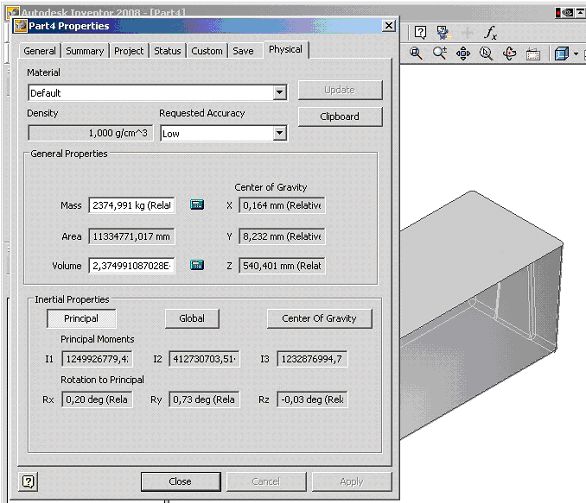

Vraag vervolgens de iProperties op van het bekomen onderdeel en u krijgt in de tab Physical mooi de massa/volume voor u uitgerekend!
