Optie "Match Shape" bij Extrusion en Revolve

Auteur: Galba, Jürgen

De modeleerfuncties "Extrude" en "Rotate" hebben in hun dialoogvenster een weinig gekende optie "Match Shape".
Deze optie kan men enkel maar benaderen wanneer men een "open profiel" selecteert zoals in onderstaand voorbeeld.

Het open einde van het profiel wordt ruimtelijk doorgetrokken naar een eerste kruisend vlak of ribbe, omzodoende een extrusievlak te vormen.
Indien het open profiel nergens aan kruist, wordt het als oneindig aanzien.

Men selecteert de richting van het open profiel die men daadwerkelijk wenst te gebruiken.

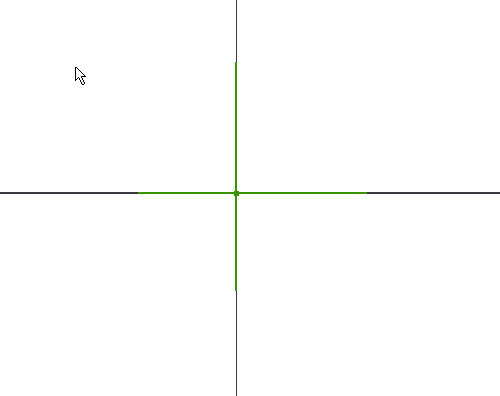

In dit voorbeeld wordt een afschuining aan een moer geplaatst met de optie "Match Shape". Hierdoor is het voldoende door éénenkele lijn te plaatsen om de snijrand aan te geven. Vermoedelijk zullen vele onder jullie zoiets met een rechthoekje of degelijke schetsen. Hierop zal men de figuur volledig moeten bemeten en constrainen om vormzekerheid te behouden. Dit is niet meer nodig bij een "Match Shape"

Voordelen van "Match Shape":
- eenvoudige schetsen, minder tekenen en constrainen
- schetsen zijn duidelijker te begrijpen
- bewerking minder onderhevig aan model veranderingen
