Parameters naar Excel brengen om daarna te linken

Auteur: Arthur Knoors

Men heeft zonet een fantastisch part gemodelleerd, komt de vraag om dit onderdeel te gaan aansturen met Excel om bijvoorbeeld verschillende varianten aan te maken.
Het voordeel van Excel is dat iemand die geen kennis heeft van Autodesk Inventor de mogelijkheid te geven om de parameters aan te passen en het onderdeel te hergenereren.

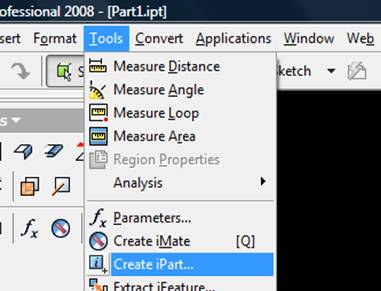

Maak van het “normaal part” een “I-part” via tools create I-part:

Vink voor het maken van de tabel alle parameters aan die er nodig zijn om het part te creëren.

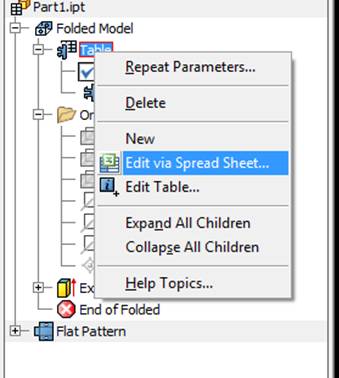

Open via excel (edit via spread sheet) de tabel.

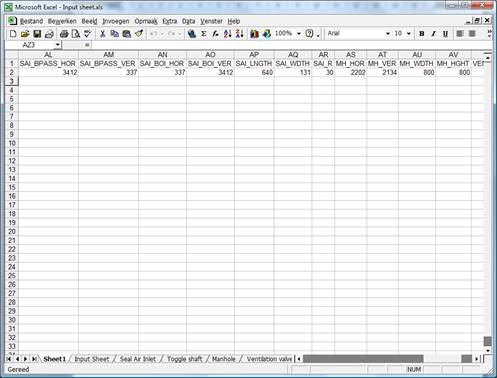

Sla deze (via excel “save as”) op onder een “eigen gedefineerde naam” en “locatie”. Bijvoorbeeld “inputsheet”.

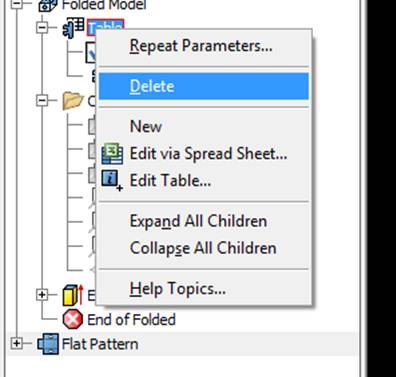

Delete vervolgens de table in inventor door in rechter muis klik en delete.

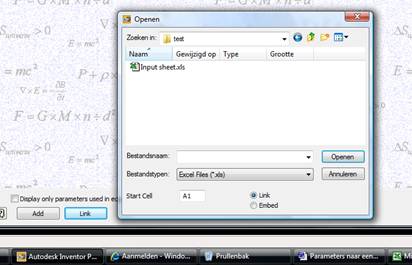

Ga nu naar de parameter input box “Fx” en link daar de eerder opgeslagen Excel-file (“Inputsheet”). Je kunt er ook voor kiezen om de tabel aan het part toe te voegen door middel van “Embed”. Deze optie moet je dan aanvinken (maar komt eigenlijk overéén met een iPart). Voor het geval je gebruik wil maken van een extern geplaatste tabel moet je voor “Link” kiezen.

Nu is het part gekoppeld aan het excel-document.

Omdat de parameters precies overeenkomen met de invoer worden de parameters automatisch geupdate met het excel document
