Inkorten of verlengen van een Trail in een Presentration File

Auteur: Jürgen Galba

Wanneer men van een samenstelling bijvoorbeeld de montagevolgorde wenst te verduidelijken, dan komt men ongetwijfeld in contact met de tweak en trail functies van de presentatie-omgeving.

De tweak functie staat in voor de verplaatsing van componenten in een exploded view. Deze verplaatsing kan men zichtbaar maken door een trail – zijnde een lijn, die de verplaatsingen van de componenten weergeeft.

De trail verbindt normaal gezien de zwaartepunten van de ge-tweak-te componenten. Door op een trail te kikken, lichten de eindpunten op, maar wanneer men er zo eentje versleept – verplaatst men ook het component.

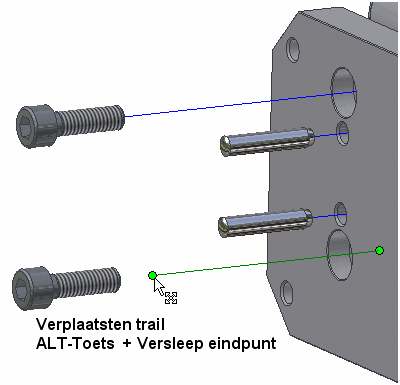

Indien men enkel maar de trail wenst te beinvloeden, dus de visuele weergave van het beplaatsingspad, en niet de beweging zelf – hou dan de ALT-toest ingedrukt alvorens op de trail de klikken. Selecteer een eindpunt van een trail en verplaatst deze in de gewenste richting.
