Punch Tool maken en gebruiken
Auteur: Dennis Vercauteren
In de volgende Tips 'n Tricks, leer je hoe men met de punchtool een doordieping kunt aanmaken en gebruiken.
Een punchtool is niks anders dan een Ifeature. Deze moeten we dus zelf eerst aanmaken.

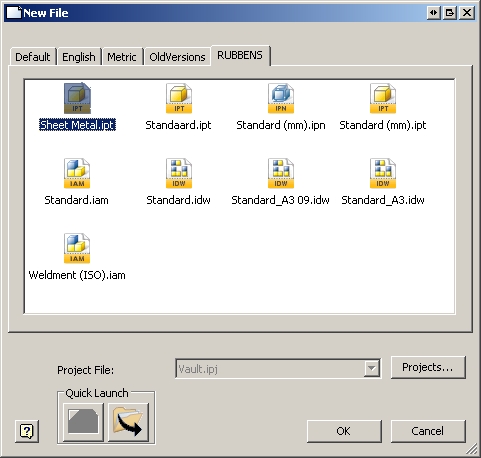

Open hiervoor een nieuw scheet metal part.

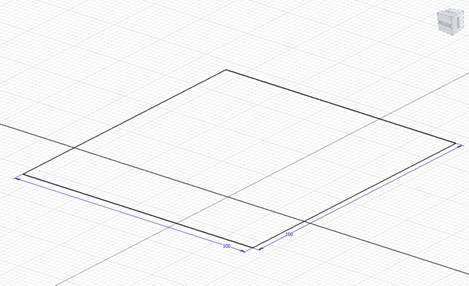

Teken een basisschets naar de gewenste grootte.

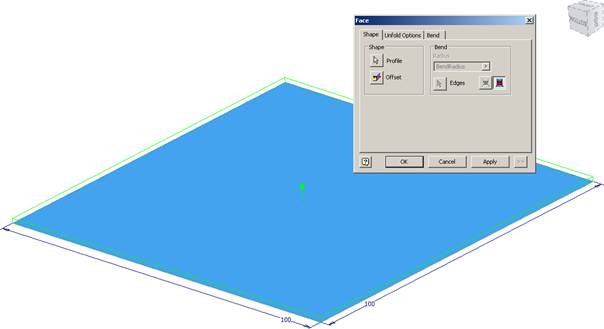

Sluit je schets en geef de plaat de gewenste dikte
Leg een nieuwe schets op de bovenkant van je plaat
Teken 2 schteslijnen op je stuk, en start vanuit het midden met je doordieping
in het volgende voorbeeld is dit een rond gat , maar dit kan eender welke vorm hebben
Belangrijk!
Plaats zeker een centerpunt op je schets.
deze wordt veelal geplaatst in het center van je doordieping
Snij met behulp van je cuttool het gat uit je plaat
met rechter muisknop op de schets in je browser kan je, de schets sharen (share sketch)

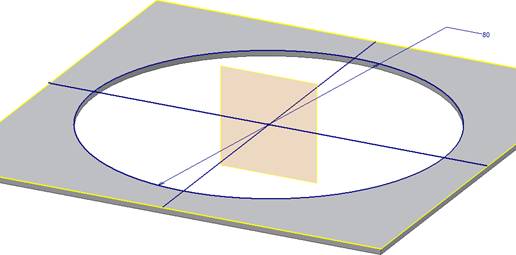

Maak een workplane.
Opgelet, gebuik de 2 lijnen die je in de eerste schets plaatste.
Als je andere geometrie gebuikt dan je eerste schets dan zal deze techniek niet lukken!
Je workplane staat haaks en in het midden van je stuk
Creëer een nieuwe schets op je workplane
Projecteer de geometrie van je gat.
Opgelet, ook hier mag je niets anders projecteren als de contour van je ponsing.
Ook de buitenlijnen van je vlak is niet toegelaten.

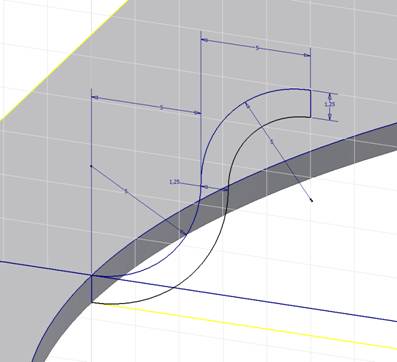

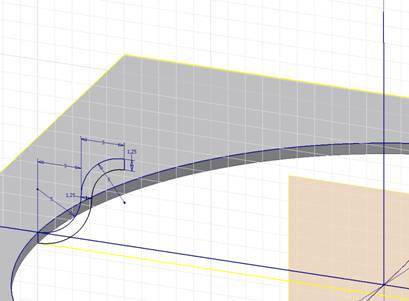

Teken je doordieping
Indien je doordieping met een revolve zal uitgewerk worden dien je ook nog een as te plaatsen waar rond je Revolve zal roteren.
Sluit je schets

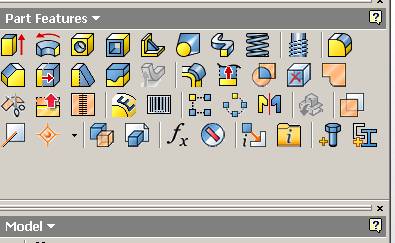

Ga dan naar je part omgeving

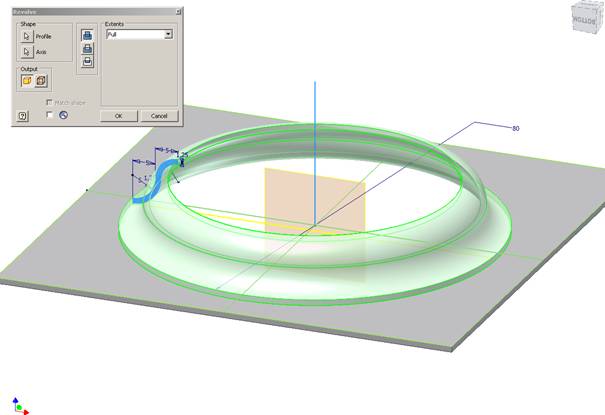

Start het revolve comando.
Duidt je vlak aan en dan de as
Druk op OK
Nu zou je het volgende resultaat moeten hebben.
Gan naar tools

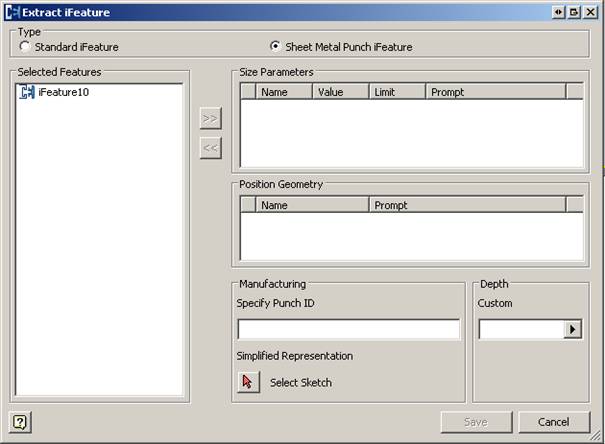

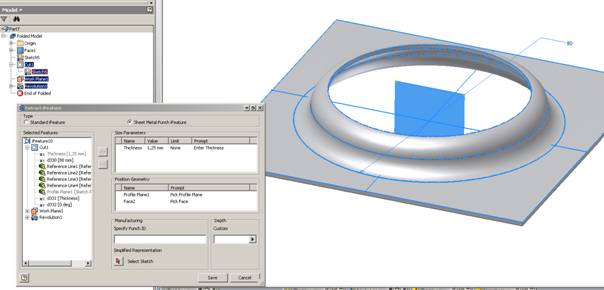

Extract Ifeature
En duidt sheet metal punch Ifeature aan
Selecteer van in je browser in deze volgorde:
Eerst je eerst CUT en daarna de bijhorende Schets
Je zult merken dat je uw Ifeature kunt opslaan, druk op save
Geef het een naam en Save het op de gewenste plaats.
Ja Ifeature is gemaakt.
Om het te plaatsen is er nog een enkele stap nodig
Open je part. Open een schets op het gewenste vlak
plaats een centerpunt op de juiste plaats en sluit je schets.

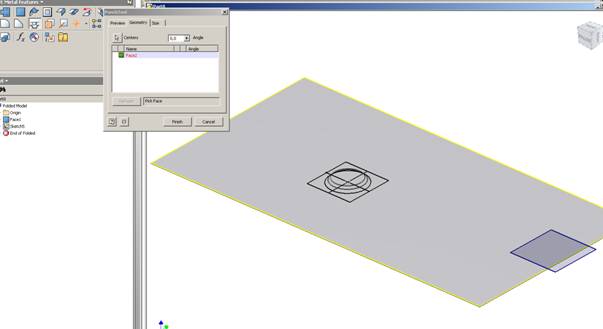

Open je Punchtool. Selecteer je doordieping en
Ga naar de tap geometrie
Druk op Face 1 en selecteer daarna de onderkant van je plaat.
vervolgens klik je op Finish.

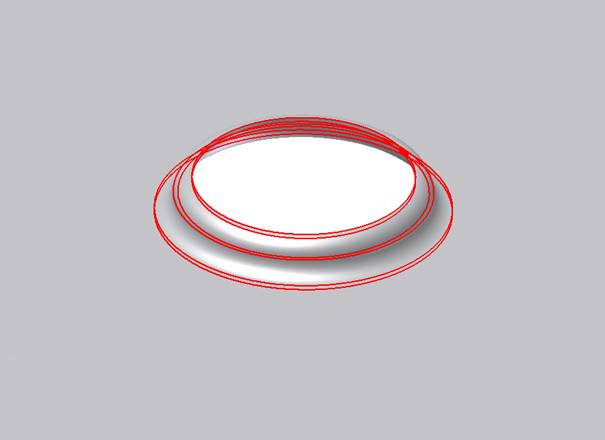

Uw doordieping is gemaakt
Belangrijk is te onthouden dat je 2de schets (die van je doordieping ) nooit referentie punten mag hebben die niet in de eerste schets zijn aangemaakt.
