- Tips 'n Tricks -Centerlijnen gebruiken voor een Revolve
Auteur: Galba Jürgen
Schetsparameters kunnen ook worden overgenomen in bijvoorbeeld custom properties, stuklijsten, titelhoeken of tekstvelden. Indien er al in de schets met diametermaten gewerkt worden, kunnen deze zonder nabewerkingen overgenomen worden.
|
||||||||||||||||||||||||||||||
|
|

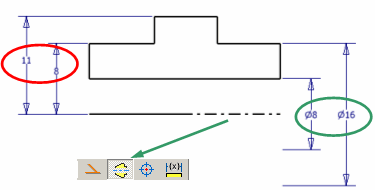

Wanneer men in een nieuwe schets het dwarsprofiel van een as schetst, biedt het “centerline” feature verschillende voordelen.
Indien een centerlijn is opgenomen in de schets zal de revolve functie deze aslijn automatisch erkennen als een rotatieas. Hierdoor zal men minder moeten klikken
tijdens de revolve definitie. Ook zullen bematingen die betrekking hebben op een centerlijn als cirkelmaten worden weergegeven. Indien de schetsbematingen
in de 2D tekeningmodus automatisch worden opgehaald, verschijnen hiermee meteen de correcte diametermaten, en niet de halve “radiusbemating”. vanuit
de schets.
