Sneller plaatsen van meerdere Boringspunten

Auteur: Jürgen Galba

Er is een betere methode dan verschillende punten individueel in een schets te plaatsen, en deze aan elkaar uit te richten met bematingen of constrains.

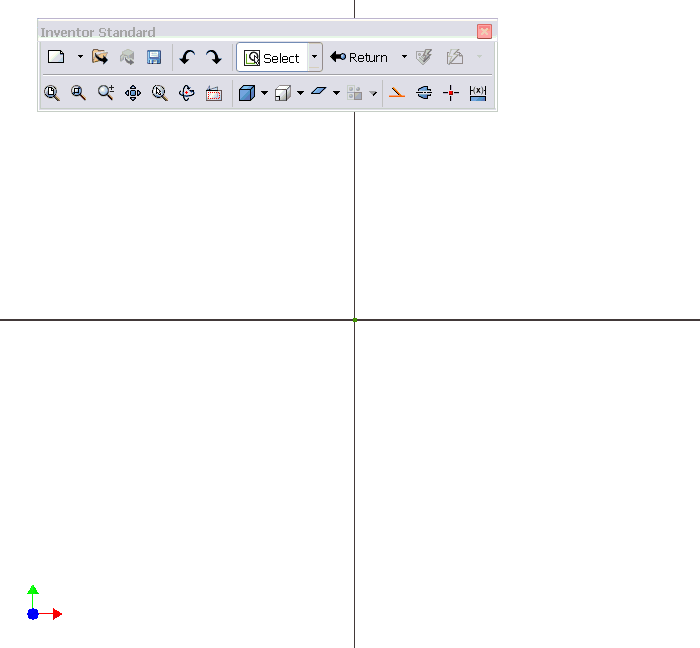

Teken bijvoorbeeld een rechthoek, en selecteer deze dan via een window of crossing. Door op de Hole Center functie te klikken vanuit de Inventor Standard toolbar, plaatst men boringspunten op elk eindpunt van de geselecteerde objecten. Dit is uiteraard ook het geval moest men een lijn, cirkel of andere entiteiten dan een rechthoek getekend hebben. De punten worden veelal gebruikt voor het plaatsen van het boringsfeature. Indien men de schets verlaat en het boringsfeature start, zullen boringen automatisch op de punten toegekend worden. Op een schets zonder boringspunten, zal de positie van de boringen nog moeten worden aangegeven.
